Fraunhofer-Institut für Hochfrequenzphysik und Radartechnik FHR„Instantaneous Infrastructure Monitoring by Earth Observation“ (IIMEO)
Überwachung kritischer Infrastruktur aus dem All: Fraunhofer FHR arbeitet an Projekt IIMEO
Das Fraunhofer-Institut für Hochfrequenzphysik und Radartechnik FHR beteiligt sich an dem Projekt „Instantaneous Infrastructure Monitoring by Earth Observation“ (IIMEO). Das Projekt wird von der Europäischen Union im Programm Horizont Europa als Innovation Action mit 2,8 Millionen Euro gefördert und hat das Ziel, Schlüsseltechnologien für das globale Monitoring kritischer Infrastruktur aus dem Weltall in nahezu Echtzeit zu entwickeln und zu demonstrieren. Als Pilotanwendung fungiert dabei die Überwachung von Schienenstrecken. Das Projekt läuft bis zum 30. November 2025.

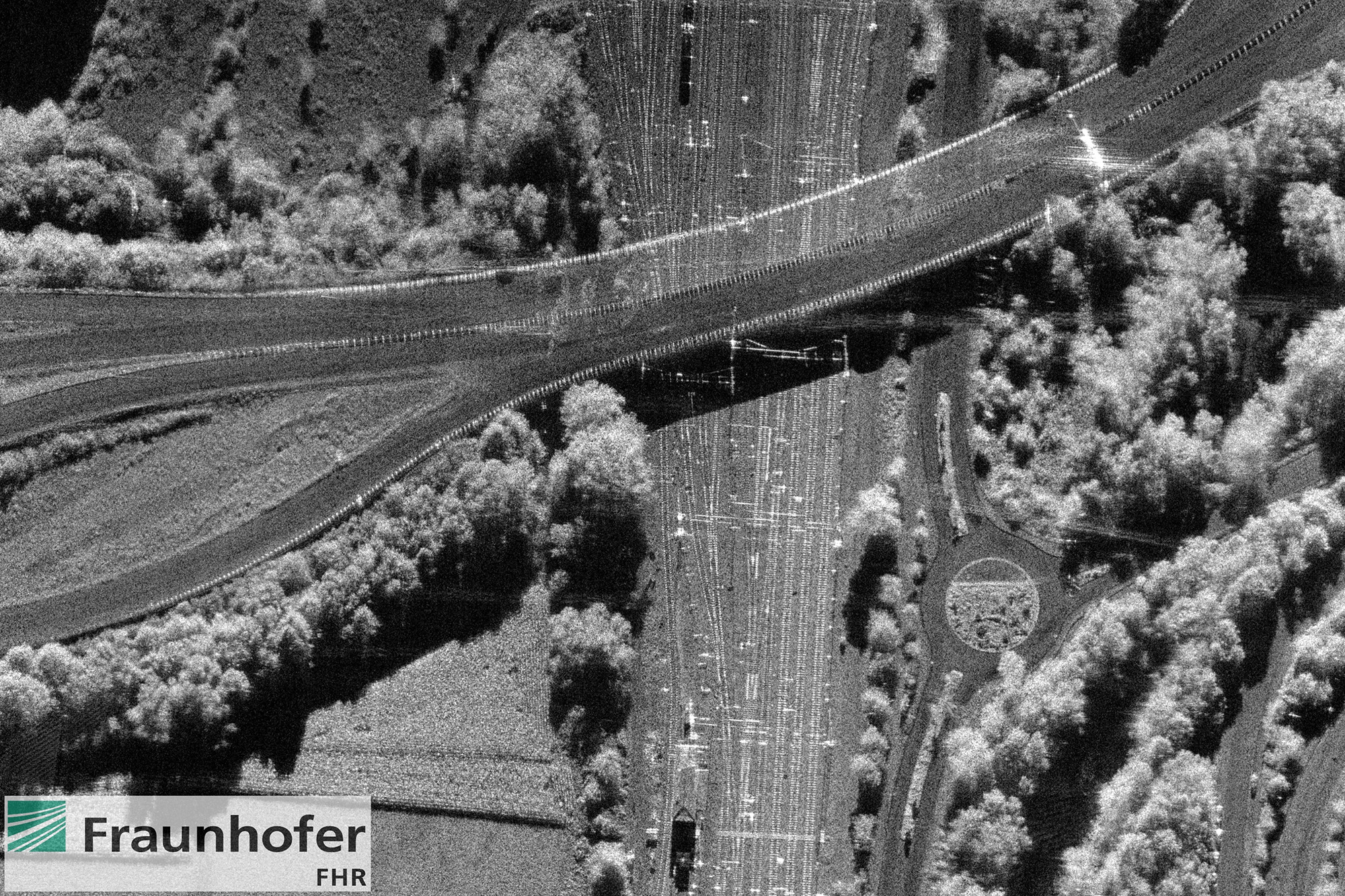

Konsortialpartner des Projektes sind neben dem Fraunhofer FHR die Universitet U NISU (NIS), die Fondazione Bruno Kessler (FBK), Antwerp Space (AWS), das Institut für angewandte Systemtechnik Bremen (ATB) und die OHB Digital Connect GmbH, die auch die Projektkoordination innehat. Das Fraunhofer FHR arbeitet im Rahmen von IIMEO an der Konzeptentwicklung eines Small-SAT NewSpace Entwicklungsprototypen zur echtzeitnahen und hochauflösenden SAR/EO Erdbeobachtung kritischer Infrastruktur aus dem All. Die zukünftige Klein-Satelliten Konstellation im Low Earth Orbit (LEO) soll dabei mit einem abbildenden Radar (Synthetic Aperture Radar, SAR) ausgerüstet sein, welches im Ka-band arbeitet und eine Mindestauflösung von 50 cm hat. „Das Fraunhofer FHR entwickelt und validiert dazu neuartige Algorithmen zur hochaufgelösten Echtzeitprozessierung der Ka-band SAR Daten bis Level 1 und stellt die Echtzeit-Prozessierten Daten an die weitere Change-Detection Prozessierungskette zur Verfügung. Hierzu gehören auch Konzepte für eine spätere SAR/VIS Fusion unter Betrachtung verschiedener Illuminationsmodi“, so Dr. Stephan Palm, IIMEO Projektleiter am Fraunhofer FHR. „Des Weiteren wird das Fraunhofer FHR als Testplattform ein adaptiertes Miranda 35 Ka-Band FMCW SAR zur Verfügung stellen um in mehreren Messkampagnen die zur Validierung der Algorithmen erforderlichen Daten zu akquirieren. Dazu muss zusätzlich der Sensor in das Flugzeug von OHB integriert werden. Die Daten sollen dabei mit möglichst ähnlichen Parametern erflogen werden wie in einer späteren LEO Konstellation erwartet. Zum Abschluss des Projektes wird es auf Basis des entwickelten Demonstrators und Konzeptes eine Live-Demonstration über kritischer Infrastruktur geben zur echtzeitnahen Evaluierung,“ so Palm weiter.
„Energieversorgung, Kommunikation, Verkehr – die globalisierte Gesellschaft ist in hohem Maße abhängig von funktionierenden Infrastrukturen. Typische Beispiele sind Straßen und Schienenstrecken, aber auch Wasserleitungen, Datenkabel und Stromtrassen“, erklärt OHB-Projektkoordinator Daro Krummrich. „Wie kritisch diese Infrastrukturen für das tägliche Leben sind, zeigt sich vor allem, wenn es zu Störungen kommt. Diese können zum Beispiel durch Naturkatastrophen, Extremwetterereignisse oder gezielte Manipulation verursacht werden. Um die Funktionsfähigkeit kritischer Systeme nach einem Schadensfall zeitnah wiederherstellen zu können, ist ein schneller Überblick über die Gesamtsituation wichtig. Bei IIMEO geht es deshalb darum, wie Funktionsausfälle an Infrastrukturen unabhängig von lokalen Wetterbedingungen und Lichtverhältnissen, vollautomatisiert, auf großer Fläche und nahezu in Echtzeit detektiert werden können.“
Konkret soll im Rahmen des Projektes ein Satellitensystem ganz im Sinne von New Space entwickelt werden: Da zum Infrastrukturmonitoring eine globale Abdeckung und Wiederbesuchszeiten von unter einer Stunde erforderlich sind, gehen die Projektpartner davon aus, dass eine geeignete Konstellation im niedrigen Erdorbit (500 bis 900 Kilometer Höhe) aus mindestens 24 Kleinsatelliten besteht. Als Nutzlast sollen bildgebende Radarinstrumente (Synthetic Aperture Radar, SAR) zum Einsatz kommen, die durch Sensoren für den Wellenlängenbereich des sichtbaren Lichts (Visible Light, VIS) ergänzt werden. Dadurch können auch bei Nacht und starker Bewölkung hochauflösende Bilder generiert werden.
Ebenfalls im Fokus des Projektes und im Einklang mit den Ansätzen von New Space steht die Entwicklung von Algorithmen. Da bei einer kontinuierlichen globalen Überwachung von Infrastruktur mit SAR- und VIS- Sensoren gigantische Datenmengen produziert werden, ist es notwendig, dass diese bereits an Bord der Satelliten prozessiert werden. Dadurch soll vermieden werden, dass der Daten-Downlink eine Engstelle des Systems darstellt. Davide Di Domizio, Research Programme Administrator bei der European Health and Digital Executive Agency (HaDEA), erklärt: „Im Jahr 2022 wurde im Arbeitsprogramm von Horizont Europa das ehrgeizige Ziel festgelegt, die Leistungsfähigkeit der Schlüsseltechnologien für künftige Erdbeobachtungssysteme bis 2028 zu demonstrieren. Mit der Entwicklung des geplanten On-Board- Datenprozessors ist IIMEO gut positioniert, um einen wichtigen Beitrag zu dieser Mission zu leisten.“
Nach Abschluss der Entwicklungsphase sollen alle relevanten Schlüsseltechnologien zunächst zu einem flugzeuggetragenen Technologiedemonstrator zusammengeführt werden. Ziel der für das Jahr 2025 geplanten Flugkampagne ist, den End-to-End-Prototyp-Downstream-Service einschließlich der Datenverarbeitung an Bord zu demonstrieren. Als Beispielanwendung soll dabei die automatisierte Erkennung von Hindernissen auf Schienenstrecken dienen. Als Kooperationspartner und Pilotnutzer konnte dafür die nationale Gesellschaft für die Verwaltung der Eisenbahninfrastruktur in Serbien gewonnen werden. „Ein satellitengestütztes automatisches Überwachungssystem ermöglicht es, hochwertige Informationen über den Zustand der Infrastruktur in Echtzeit zu sammeln, ohne dass der reguläre Verkehr unterbrochen werden muss und ohne dass Personal vor Ort benötigt wird“, betont Dipl.-Ing. Slobodan Rosić, Risikomanager für die serbische Eisenbahninfrastruktur.
